Produktbeschreibung

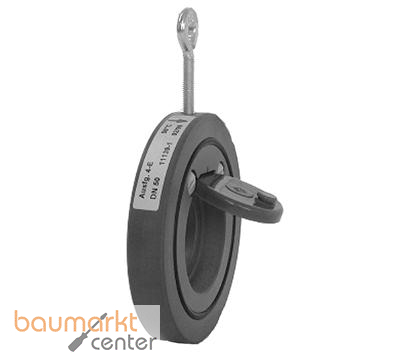

PVC-U Rückschlagklappe ohne Feder CROV/EPDM d 50
Dichtung: EPDM
Einbau eingangsseitig zwischen Bundbuchse/Vorschweißbund ISO/DIN mit flacher Dichtfläche
um ein vollständiges Öffnen der Rückschlagklappe zu gewährleisten, sind klappenöffnungsseitig Austrittshilfen (Distanzstücke) einzubauen
Beruhigungszone von mind. 5 x Nenndurchmesser (DN) vor und nach der Rückschlagklappe
keine direkte Montage auf Pumpenflansch oder bei nachfolgenden Bögen
für dichtschließende Rückschlagklappen ist ein Differenzdruck vom mind. 0,3 bar erforderlich, bei geringeren Differenzdrücken bitte Rücksprache halten
Rückschlagklappe ohne Rückstellfeder nicht für pulsierende Strömungsverhältnisse empfohlen (Geräuschbildung)
Installationsanleitung beachten
Öffnungsdruck vertikal in mbar
Hinweis:
Auch mit Dichtung FKM erhältlich.
Katalog Artikelnummer: 121.463.000.050
