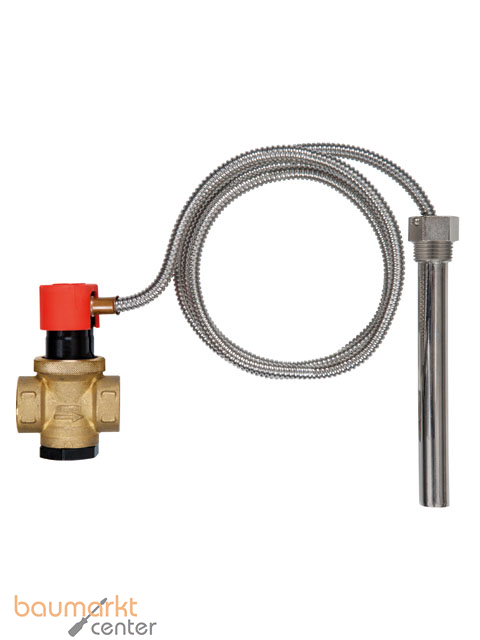

AFRISO Thermische Ablaufsicherung TAS 03

Kapillarrohr 4 m

AFRISO Thermische Ablaufsicherung TAS 03
Kapillarrohr 4 m
Zur Absicherung von geschlossenen oder
offenen feststoffbefeuerten
Heizungsanlagen nach EN 12828 mit
maximal 86.000 kcal Heizleistung.
Vorgeschrieben auch bei
Wechselbrandkesseln, die wahlweise auch
mit festen Brennstoffen beheizt werden
können. Thermische Ablaufsicherung mit
zwei voneinander unabhängigen
Fühlersystemen.
TAS besteht aus einem Ventilgehäuse,
Hubventil, zwei unabhängigen
Faltenbalgweggebern mit
flüssigkeitsgefüllten
Temperaturfühlern und einer Tauchhülse.
Das Kapillarrohr ist geschützt durch
flexiblen Metallschlauch. Die TAS wird
in den Warmwasserabgang des
Warmwasserbereiters oder am Eingang des
Sicherheitswärmetauschers angeschlossen.
Bei Überschreiten der Ansprechtemperatur
wird das Hubventil durch den thermischen
Weggeber geöffnet, Kühlwasser aus dem
Leitungsnetz zugeführt und somit ein
Überschreiten der maximal zulässigen
Betriebstemperatur verhindert.
Die Funktion der TAS kann einfach und
schnell durch einmaliges Drücken auf dem
Ventilkopf getestet werden.
Technische Daten
Betriebsdruck: Max. 10 bar
Temperatur-
einsatzbereich: Umgebung: 80 C
Ansprechtemperatur: 99 C
Abblasleistung
bei 110 C und
Delta p = 1 bar: > 2.400 m3/h
Anschlüsse: 2x G3/4 Innengewinde
Anschluss
Tauchrohr: G1/2 Außengewinde
Maße
Tauchrohrlänge: 146 mm
Kapillarrohrlänge: 4 m
Gehäuse: Pressmessing
Fabrikat: AFRISO
Typ: TAS 03 4 m
Artikel-Nr.: 42418
