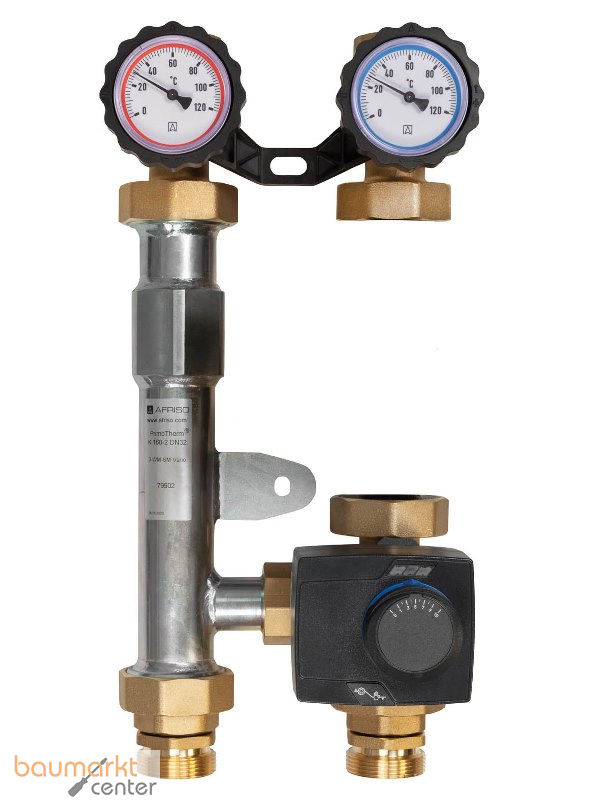

AFRISO Heizungspumpengruppe PrimoTherm

K 180-2 DN32 3-WM-SM VARIO

AFRISO Heizungspumpengruppe PrimoTherm
K 180-2 DN32 3-WM-SM VARIO
Heizungspumpengruppe zur Verwendung in
ungemischten Heizkreisen. Einsetzbar
auch bei Festbrennstoffkesseln zur
Rücklauftemperaturanhebung, wenn der
Kessel über eine Regelung zur
Rücklauftemperaturanhebung verfügt.
Komplette, fest vormontierte und auf
Dichtheit geprüfte Heizungspumpengruppe
mit allen erforderlichen
Funktionsbauteilen, formschlüssiger
Isolation und Wandbefestigung.

Der Vorlaufstrang besteht aus:
aus:
- Kombihahn mit Thermometer im
Handgriff (rote Kennung,
Anzeigebereich 0/120 C)
- 3-Wege-Mischventil ARV 325 KVS Vario
mit einstellbarem Kvs-Wert und
ProClick-Adaptersystem
- Wartungsfreier, lautloser Stellmotor
ARM 343 (6 Nm, 120 s, AC 230 V)
mit 0/90 Grad Drehwinkel,
Drehrichtungsanzeige, Umschalttaste
'Hand-/Automatikbetrieb' und
ProClick-Adaptersystem
- Systemanschluss G1 1/4 innen
(Heizkreis)
Geeignet für die Verwendung von Pumpen
mit 2'' x 180 mm.

Der Rücklaufstrang besteht aus:
- Kombihahn mit Thermometer im
Handgriff (blaue Kennung,
Anzeigebereich 0/120 C),
Längenausgleichsrohr mit
eingelegter Schwerkraftbremse
- Systemanschluss (Kessel) G2
mit Verschraubung G1 1/4 innen
(einfache Montage und Adapter
G1 1/2 AB für die Verwendung mit
Kesselverteiler)

Technische Daten
Achsabstand: 125 mm
Systemanschlüsse
Kessel: G 1 1/4 innen
Heizkreis: G 1 1/4 innen
Temperatur-
einsatzbereich
Medium: Tmax = 110 C
Anlagendruck: Max. 10 bar
(Maximaldruck der
verwendeten
Umwälzpumpen
beachten)
Nenngröße: DN32
Kvs-Wert
verstellbar: 12 - 16 -22 m3/h
Leckrate Mischventil
ARV 325 KVS Vario: < 0,05 % Kvs
Isolation: Polypropylen EPP
Maße
B x H x T: 248 x 480 x 170 mm
Fabrikat: AFRISO
Typ: PrimoTherm K 180-2
DN32 3-WM-SM VARIO
Artikel-Nr.: 79502
