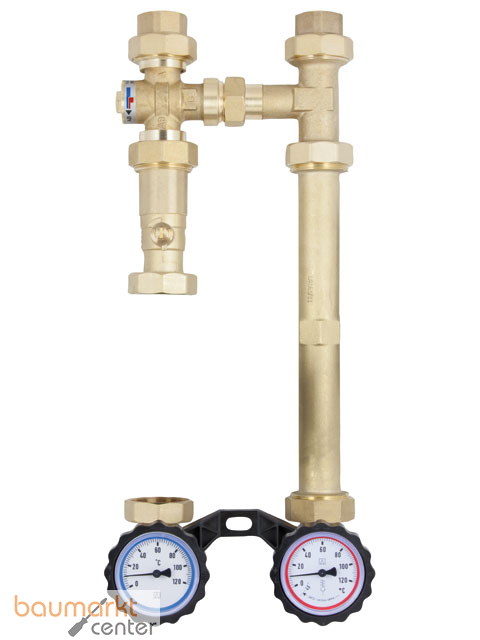

AFRISO Heizungspumpengruppe PrimoTherm

180-3 DN25 RTA60

AFRISO Heizungspumpengruppe PrimoTherm
180-3 DN25 RTA60
Heizungspumpengruppe zur automatischen
Regelung der Rückflusstemperatur des
Systemwassers zum Wärmeerzeuger auf
einen im Ventil fest eingestellten Wert.
Ein integriertes, temperaturgesteuertes
Kondensationsschutzventil bildet die
Verbindung zwischen der Feststoffheizung
und dem Heizkreis oder dem
Pufferspeicher. Durch die Verwendung der
PrimoTherm 180-3 RTA wird die Temperatur
im Heizkessel in jedem Betriebszustand
oberhalb des Kondensationspunktes
gehalten. Dies verhindert Ablagerungen
im Heizkessel und im Rauchabzug, erhöht
die Effizienz und die Lebensdauer der
Anlage, Korrosionsschäden des
Heizkessels und Schornsteinbrände durch
Versottung werden vermieden.
Komplette, fest vormontierte und auf
Dichtheit geprüfte Heizungspumpengruppe
mit allen erforderlichen
Funktionsbauteilen, formschlüssige
Isolation und Wandbefestigung. Durch
einen zusätzlichen Befestigungswinkel
kann die Montage in jeder beliebigen
Richtung (senkrecht/waagerecht)
erfolgen.

Der Pumpenstrang (Rücklauf) besteht aus:
- Kombihahn mit Thermometer im Handrad
(blaue Kennung, Anzeigebereich
0/120 C)
- Kugelhahn oberhalb der Pumpe
- 3-Wege-Mischventil mit fester
Mischtemperatur 60 C
- Systemanschluss G1 innen (Kessel),
G1 innen (Speicher)
Geeignet für die Verwendung von Pumpen
DN25 mit G1 1/2 x 180 mm.

Der Vorlaufstrang (warm) besteht aus:
- Kombihahn mit Schwerkraftbremse,
Thermometer im Handgriff
(rote Kennung, Anzeigebereich 0/120 C)
- Längenausgleichsrohr mit
Anschlussverschraubung
- Systemanschluss G1 innen (Kessel),
G1 innen (Speicher)

Technische Daten
Achsabstand: 125 mm
Systemanschlüsse
Kessel: G 1 innen
Speicher: G 1 innen
Temperatur-
einsatzbereich
Medium: Tmax = 100 C
Anlagendruck: Max. 10 bar
Öffnungs-
temperaturen: 60 C (fest
eingestellt)
Nenngröße: DN 25
Anlagenleistung: Max. 93 kW
bei einem
Durchfluss von
1.400 L/h und einer
Temperatur-
spreizung von
Delta t 20 K
Leckrate: Wasserdicht zwischen
den Anschlüssen
A->AB,
3 % Leckrate vom Kvs
zwischen B->AB
Kvs-Wert
A-AB: 2,94
B-AB: 2,12
Isolation: Polypropylen EPP
Fabrikat: AFRISO
Typ: PrimoTherm 180-3
DN25 RTA60
Artikel-Nr.: 77576
