AFRISO Gefäßanschlusskombination GAK-ST

G3/4 AG 3bar KV, Stahl

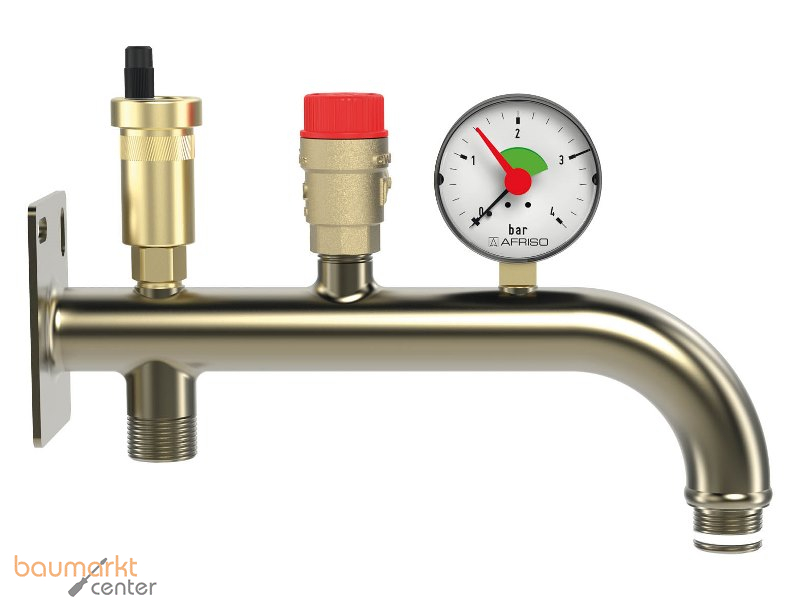

AFRISO Gefäßanschlusskombination GAK-ST
Zum Anschluss von
Membranausdehnungsgefäßen bis 50 l für
geschlossene Heizungsanlagen nach
EN 12828 bis zu einer Leistung von
50 kW.
Vormontierte Kombinationsarmatur,
bestehend aus:
- Armaturenträger aus Stahl mit
beigelegtem Kappenventil zum Anschluss
des Membranausdehnungsgefäßes
- Bauteilgeprüftem Sicherheitsventil
- Heizungsmanometer mit rotem
Markierungszeiger
- Schnellentlüfter (12 bar), montiert
über selbstdichtendem Montageventil

Lieferumfang
- GAK
- Montagezubehör:
Schrauben, Unterlegscheiben, Dübel
- Kappenventil (nicht montiert)

Technische Daten
Anschlüsse
Kessel: G3/4 IG
Ausdehnungsgefäß: G3/4 IG
Temperatur-
einsatzbereich
Medium: Max. 120 C
Maße (BxHxT) 275 x 270 x 70 mm
Armaturenträger: Stahl verzinkt,
Ausladung 260 mm
Membran-Sicherheitsventil MS
Eingang x Ausgang: G1/2 x G3/4
Dichtung: Teflonring, drehbar
eingedichtet
Ansprechdruck: 3 bar
Wärmeleistung: 50 kW
Heizungsmanometer: Rohrfedermanometer
Anzeigebereich: 0/4 bar, mit rotem
Markenzeiger
Durchmesser: 63 mm - G1/4 rad
Schnellentlüfter mit Aquastop
Eingang: G3/8
Nenndruck: 12 bar
Fabrikat: AFRISO
Typ: GAK-ST
Artikel-Nr.: 77470
