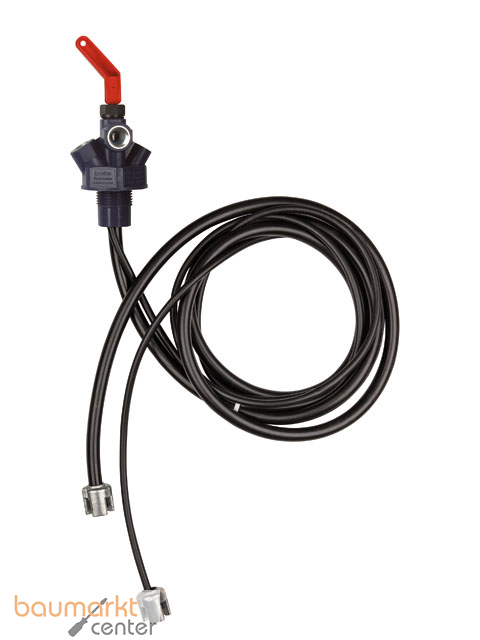

AFRISO Tankentnahmeeinrichtung

Euroflex 3 (2,15), Schlauchltg. 2,15 m

AFRISO Tankentnahmeeinrichtung
Euroflex 3 (2,15)
Zur Entnahme von Heizöl im Ein- oder
Zweistrangbetrieb aus unterirdischen
und oberirdischen Behältern. Geeignet
für die Medien Heizöl EL (DIN 51603-1),
Dieselkraftstoff (EN 590), flüssige
Brennstoffe nach DIN SPEC 51603-6 und
DIN/TS 51603-8 sowie Bioheizöl und
Biodiesel mit max. 30 % FAME (EN 14214).
Auch geeignet beim Einsatz der neuen
paraffinischen Brennstoffe HVO oder GTL
als Beimischung oder zu 100 %.
Geeignet für den Einsatz in
Überschwemmungs- und Risikogebieten.
Kombinationsarmatur aus Kunststoff als
Entnahmeeinrichtung mit Messleitung und
TÜV-geprüftem Isoliertrennstück zum
Einschrauben in den Tank. Anschluss
Saugleitung und Rücklauf über G3/8
Edelstahlgewindebuchsen. Universelle
Klemmringverschraubungen für Rohre mit
8 und 10 mm Außendurchmesser für den
Anschluss der Saugleitung liegen bei.
Das integrierte Rückschlagventil mit
elastischem Ventilsitz verhindert ein
Abreißen der Ölsäule in der Saugleitung
während der Brennerstillstandszeit.
Schnellschlussventil mit Kipphebel für
Fernabstellung im Notfall. Druck- und
vakuumdicht bis 1 bar.
Messleitungsanschluss für Schlauch oder
Rohr mit 6 mm Außendurchmesser.
Technische Daten
Anschluss
Tank: G1 Außengewinde
Saug-/
Rücklaufleitung: G3/8 Innengewinde
Messleitung: 6 mm
Länge
Saugschlauch: 2,15 m
Messschlauch: 2,15 m
Prüfdruck: Max. 6 bar
Durchfluss: Max. 150 l/h
Werkstoff
Einschraubkörper: Kunststoff (POM),
blau
Saugschlauch: NBR
Fußteil: Zamak (ZnAl4Cu1)
Verwendbarkeits-
nachweis: Übereinstimmungs-
nachweis nach
EN 12514-2,
ÜHP
Fabrikat: AFRISO
Typ: Euroflex 3 (2,15)
Artikel-Nr.: 20160
